04HIGH CELL
하이셀 공법
벌집 구조의 고강도 셀에 최적 배합 골재를 충전해 구속 효과를 극대화하는 연약지반 기초공법입니다. 지지력은 높이고 치환 두께는 줄입니다.
- 홈
- 하이셀 공법
적용 분야공동주택물류창고공공건축태양광 부지
하이셀 공법 동작 원리
01
공법 개요

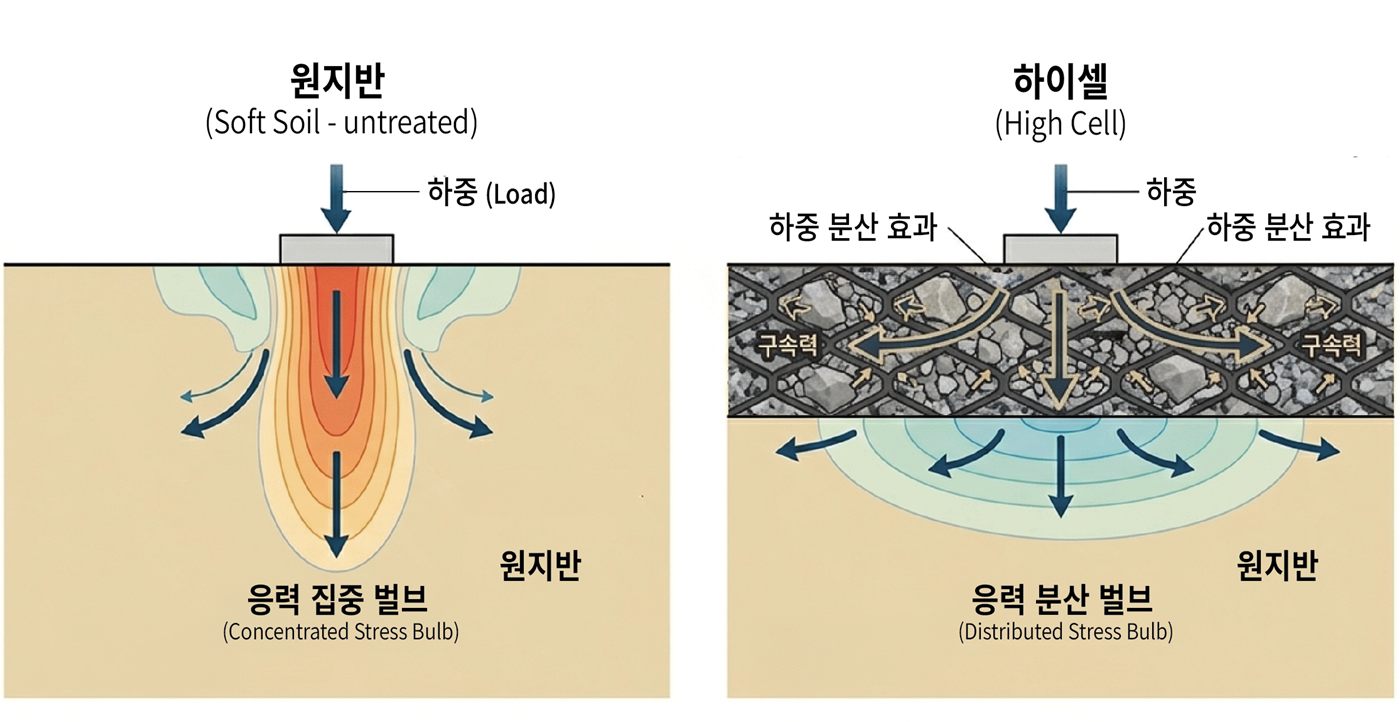

원지반(응력 집중)과 하이셀(응력 분산) 비교고강도 셀 내부에 최적 배합 골재를 충전하여 강력한 구속 효과(Confinement Effect)를 창출하는 신기술입니다.
하중이 셀 벽체를 따라 수평으로 분산되어 원지반의 응력 집중 벌브가 응력 분산 벌브로 바뀝니다.
벌집 구조가 자갈의 이탈을 막고 입자가 맞물려(Interlocking) 거대한 반강성 매트처럼 거동합니다.
300~500%
지지력 증가 · 원지반 대비70~80%
침하량 감소15~25%
공사비 절감02
기술 원리
지지력 증가 · 침하 억제 · 치환 두께 절감구속 효과: 셀이 측방 유동을 막아 골재가 외부로 밀려나지 않습니다.
매트 효과(Slab Action): 셀 군이 하나의 판처럼 거동해 부등침하를 막습니다.
최적 배합: 가는 자갈이 굵은 자갈 사이 공극을 메워 밀도를 극대화하고 침하량을 최소화합니다.
- 치환 두께 절반, 지지력 2배
- 매트 효과로 부등침하 방지
- 반영구적 HDPE 셀 소재
- 공기 20% 이상 단축
- 친환경 골재 · 탄소배출 저감
03
시공 방법
- 원지반 정리 · 다짐
- PET 매트(고강도 토목섬유) 설치로 하부 토사와 상부 골재층 분리
- 셀 설치 및 전개
- 최적 배합 골재 충전
- 상부 다짐 · 레벨 확인
- 평판재하시험으로 지지력 확인
단계별 시공 사진은 관리자 페이지에서 현장별로 추가합니다.
04
구조 검토
설계하중과 지반조사 결과(N치, 지지층 심도)를 바탕으로 셀 높이, 골재 입도, 치환 두께를 산정합니다.
동일 지지력 기준으로 일반 깬자갈 치환 대비 치환 두께를 50~60%로 줄일 수 있습니다.

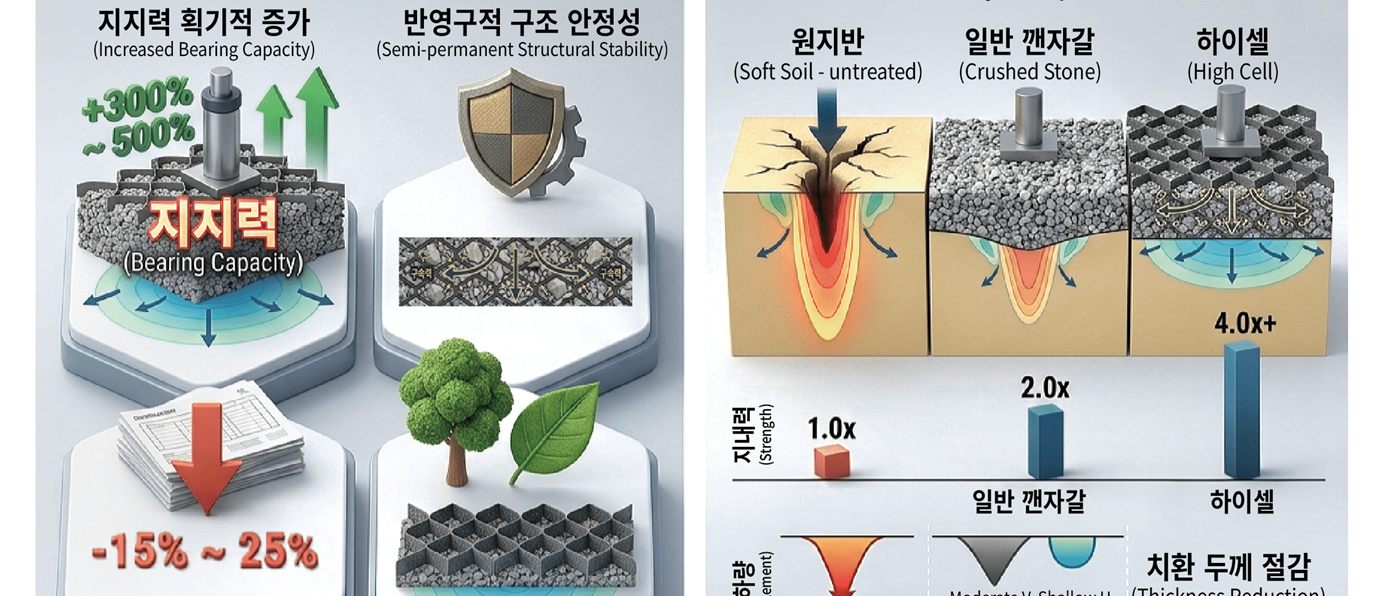

원지반 · 일반 깬자갈 비교
| 항목 | 하이셀 | 일반 깬자갈 | 원지반 |
|---|---|---|---|
| 지내력 | 4.0배 이상 | 2.0배 | 기준 1.0 |
| 치환 두께 | 50~60% | 100% | - |
| 공사비 | 약 20% 절감 | 기준 | - |
| 장기 변형 | 구속 효과로 억제 | 발생 가능 | 위험 |
05
시험 및 성능
원지반 대비 지지력 300~500% 증가, 침하량 70~80% 감소.
공사비 15~25% 절감, 공기 20% 이상 단축.
시공 후 평판재하시험으로 설계 지지력을 현장에서 확인합니다. 시험 성적서는 문의 시 제공합니다.
